ILDA Streaming - einfach das ILDA Signal über LAN übertragen
ILDA-Streaming beschreibt die Übertragung des analogen ILDA-Lasersteuersignals über ein digitales Netzwerk.
Die ShowNET ist in der Lage, ILDA-Streaming durchzuführen: Es benötigt einen Sender, der das ILDA-Signal eines anderen Gerätes, z.B. eines USB-Interfaces, aufnimmt und in Echtzeit in ein digitales Signal umwandelt. Sender muss immer ein externes ShowNET-Interface sein, da diese über eine ILDA-Eingangsschnittstelle verfügen.
Der Empfänger in einer ILDA-Streaming-Umgebung kann jeder Laser mit ShowNET-Mainboard oder ein beliebiges externes ShowNET-Gerät sein.
Die Übertragung der Daten über das Netzwerk funktioniert mit einem Standard-Netzwerkprotokoll. So ist es möglich, das Signal mit Hilfe von Switches aufzuteilen, über Glasfaser oder V-LAN oder andere gängige Methoden zu übertragen. Dies hilft, lange und sperrige ILDA-Kabel loszuwerden, ermöglicht aber auch wesentlich längere Signalübertragungsstrecken. Anstatt also mehrere ILDA-Leitungen vom FoH zur Bühne verlegen zu müssen, ist es nur ein Netzwerkkabel - auch für mehrere Lasersysteme!
1. Das ist das Anschlussschema:
2. Das ILDA-Signal, das von einem beliebigen ILDA-DAC (USB-DAC, Lasergraph DSP, FB3, etc.) kommt, wird mit einem kurzen ILDA-Kabel an den ILDA IN eines externen ShowNET-Gerätes angeschlossen.
3. Ein Standard-LAN-Kabel (Ethernet-Kabel) verwenden, mindestens Standard CAT-5 (die meisten Kabel sind das), und die ShowNET-Schnittstelle mit dem Empfänger-Laser mit integriertem ShowNET-Laser-Mainboard oder einer anderen externen ShowNET verbinden. Das LAN-Kabel kann sehr lang sein, das Signal kann mit Standard-Netzwerk-Switches verteilt werden, kann über Glasfaser oder V-LAN übertragen werden, usw. ... genau wie ein normales Netzwerksignal.
Die ShowNET ist in der Lage, ILDA-Streaming durchzuführen: Es benötigt einen Sender, der das ILDA-Signal eines anderen Gerätes, z.B. eines USB-Interfaces, aufnimmt und in Echtzeit in ein digitales Signal umwandelt. Sender muss immer ein externes ShowNET-Interface sein, da diese über eine ILDA-Eingangsschnittstelle verfügen.
Der Empfänger in einer ILDA-Streaming-Umgebung kann jeder Laser mit ShowNET-Mainboard oder ein beliebiges externes ShowNET-Gerät sein.
Die Übertragung der Daten über das Netzwerk funktioniert mit einem Standard-Netzwerkprotokoll. So ist es möglich, das Signal mit Hilfe von Switches aufzuteilen, über Glasfaser oder V-LAN oder andere gängige Methoden zu übertragen. Dies hilft, lange und sperrige ILDA-Kabel loszuwerden, ermöglicht aber auch wesentlich längere Signalübertragungsstrecken. Anstatt also mehrere ILDA-Leitungen vom FoH zur Bühne verlegen zu müssen, ist es nur ein Netzwerkkabel - auch für mehrere Lasersysteme!
Anschlussschema:
1. Das ist das Anschlussschema:
2. Das ILDA-Signal, das von einem beliebigen ILDA-DAC (USB-DAC, Lasergraph DSP, FB3, etc.) kommt, wird mit einem kurzen ILDA-Kabel an den ILDA IN eines externen ShowNET-Gerätes angeschlossen.
3. Ein Standard-LAN-Kabel (Ethernet-Kabel) verwenden, mindestens Standard CAT-5 (die meisten Kabel sind das), und die ShowNET-Schnittstelle mit dem Empfänger-Laser mit integriertem ShowNET-Laser-Mainboard oder einer anderen externen ShowNET verbinden. Das LAN-Kabel kann sehr lang sein, das Signal kann mit Standard-Netzwerk-Switches verteilt werden, kann über Glasfaser oder V-LAN übertragen werden, usw. ... genau wie ein normales Netzwerksignal.
Sende- und Empfangsgerät konfigurieren
Das Sender-ShowNET-Gerät muss ein externes ShowNET-Interface sein. Das externe ShowNET-Interface hat einen ILDA-Eingang, in den das ILDA-Lasersteuersignal eines anderen Laser-DACs, z.B. eines Pangolin FB3 oder eines Lasergraph DSP, eingespeist werden kann. Dies kann mit einem kurzen ILDA-Kabel erfolgen.
Der Sender ShowNET muss dann eine bestimmte IP-Adresse zugewiesen werden, damit sie später direkt mit dem zugehörigen Empfängergerät kommunizieren kann. Es ist immer ein vordefiniertes Paar aus Sender und Empfänger, das miteinander kommuniziert.

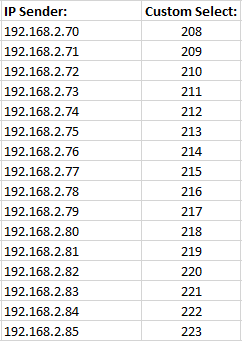

Dies ist die Adresstabelle, die den Zusammenhang zwischen Sender und Empfänger zeigt. Sie zeigt auch, wie die Adresseinstellung vorgenommen werden muss:
Wichtig:
Wie in jedem IP-basierten Netzwerk, MUSS jedes Gerät im Netzwerk eine individuelle IP-Adresse haben! Es ist NICHT möglich, dass jedes Gerät die gleiche IP-Adresse hat, das führt zu Konflikten!
Sender und Empfänger sind also immer ein Paar - es ist nicht möglich, dass ein Sender sein Signal an zwei Empfänger sendet. Um das zu erreichen, kann ein Y-Splitter für das ILDA-Signal verwendet werden, bevor es in den Sender eingespeist wird, wordurch dann zwei Sender-Empfänger-Paare verwendet werden.
Der Sender verwendet einen IP-Adressbereich zwischen 192.168.2.70 und 192.168.2.85 und sendet das Signal an einen Empfänger, der eine Adresse im Bereich zwischen 192.168.2.50 und 192.168.2.65 hat. Die spezifischen IP-Adressen müssen am Display eingestellt werden. Sicherstellen, dass sich keine anderen Geräte im gleichen Netzwerk befinden, die die gleichen IP-Adressen verwenden.
Den Laser aus- und wieder einschalten, damit die Einstellungen wirksam werden.
Den Laser aus- und wieder einschalten, damit die Einstellungen wirksam werden.
Der Sender ShowNET muss dann eine bestimmte IP-Adresse zugewiesen werden, damit sie später direkt mit dem zugehörigen Empfängergerät kommunizieren kann. Es ist immer ein vordefiniertes Paar aus Sender und Empfänger, das miteinander kommuniziert.
Dies ist die Adresstabelle, die den Zusammenhang zwischen Sender und Empfänger zeigt. Sie zeigt auch, wie die Adresseinstellung vorgenommen werden muss:
Wichtig:
Wie in jedem IP-basierten Netzwerk, MUSS jedes Gerät im Netzwerk eine individuelle IP-Adresse haben! Es ist NICHT möglich, dass jedes Gerät die gleiche IP-Adresse hat, das führt zu Konflikten!
Sender und Empfänger sind also immer ein Paar - es ist nicht möglich, dass ein Sender sein Signal an zwei Empfänger sendet. Um das zu erreichen, kann ein Y-Splitter für das ILDA-Signal verwendet werden, bevor es in den Sender eingespeist wird, wordurch dann zwei Sender-Empfänger-Paare verwendet werden.
Der Sender verwendet einen IP-Adressbereich zwischen 192.168.2.70 und 192.168.2.85 und sendet das Signal an einen Empfänger, der eine Adresse im Bereich zwischen 192.168.2.50 und 192.168.2.65 hat. Die spezifischen IP-Adressen müssen am Display eingestellt werden. Sicherstellen, dass sich keine anderen Geräte im gleichen Netzwerk befinden, die die gleichen IP-Adressen verwenden.
Den Laser als ILDA Streaming Sender konfigurieren
- Den Drehknopf drücken, so dass der Text nicht mehr grün markiert ist
- Den Drehknopf drehen, bis Custom select ausgewählt ist:
- Den Drehknopf drücken, um die Wertauswahl zu aktivieren

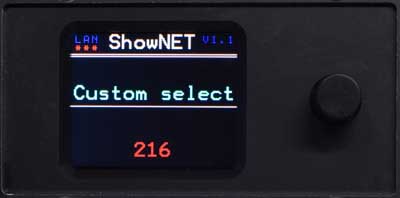

- Custom Select aus dem Untermenü auswählen, um die IP-Adresse gemäß der unten stehenden Liste anzupassen und den Drehknopf drücken, um die Auswahl zu bestätigen
- Der benutzerdefinierte Wert ist grün markiert, um zu zeigen, dass er aktiv ist. Dem Laser wurde nun eine bestimmte Absender-IP-Adresse zugewiesen
Den Laser aus- und wieder einschalten, damit die Einstellungen wirksam werden.
Den Laser als ILDA-Streaming-Empfänger konfigurieren
Das Display auf LAN->ShowNET mit den Drehknopf einstellen, um die Empfängereinstellungen vorzunehmen:- Den Drehknopf drücken, so dass der Text nicht mehr grün markiert ist
- Den Drehknopf drehen, bis der LAN->ShowNETModus ausgewählt ist:
- Den Drehknopf drücken, um den LAN->ShowNET-Modus zu aktivieren
- Static IP aus dem Untermenü auswählen und den Drehknopf drücken, um die Auswahl zu bestätigen und das Untermenü IP-Einstellung zu öffnen
- Mit dem Drehknopf die statische IP-Adresse festlegen - für den ILDA-Streaming-Betrieb muss es eine IP-Adresse im Bereich von 192.168.2.x sein
- Den Drehknopf drücken, um die Einstellungen zu bestätigen, der Text sollte grün markiert sein, um den aktiven Zustand anzuzeigen. Der Laser befindet sich nun im ILDA-Streaming-Empfangsmodus.
Den Laser aus- und wieder einschalten, damit die Einstellungen wirksam werden.
